壓簧式熱電偶
- 品*：JKM/凱銘儀表
- 型號：JKM-WR
- 測量范圍：0～1800℃
- 精度等級：±1.5℃或±0.25%t
- 公稱通徑：φ3～φ8
- 適用介質：液體 蒸汽 氣體 固體表面
- 工作壓力：螺紋/法蘭/固定
- 工作溫度：0～1800℃
- 供電方式：24VDC
- 訂貨號：DXL680239LKN
壓簧式熱電偶產品概述
壓簧固定式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼，以提高測量的可靠性和準確性。它與顯示儀表等配套使用，可直接測量 0~400 ℃范圍內的溫度。壓簧固定熱電偶安裝是將其固定在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，*后擰上鎖緊卡套。
壓簧式熱電偶結構原理
壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯(lián)接方法均與一般熱電偶相同。

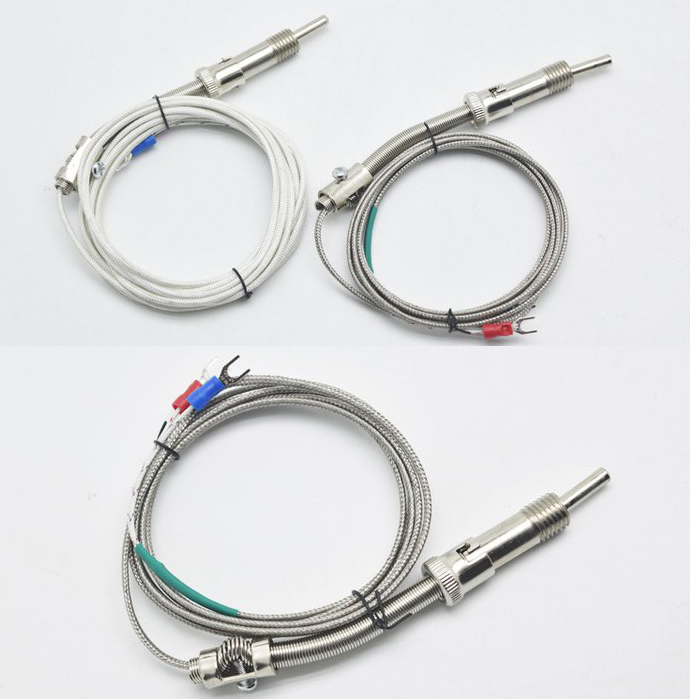

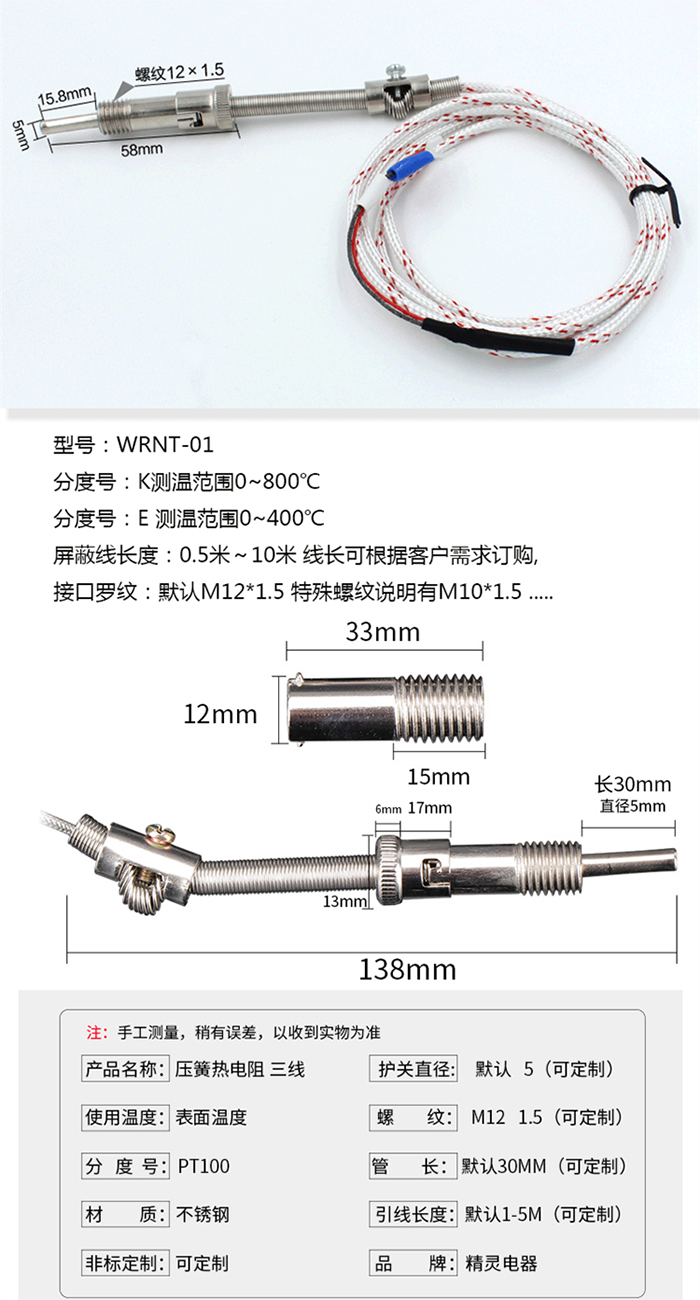

壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
壓簧式熱電偶安裝方法
壓簧式熱電偶的安裝方法，固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，*后擰上鎖緊卡套。

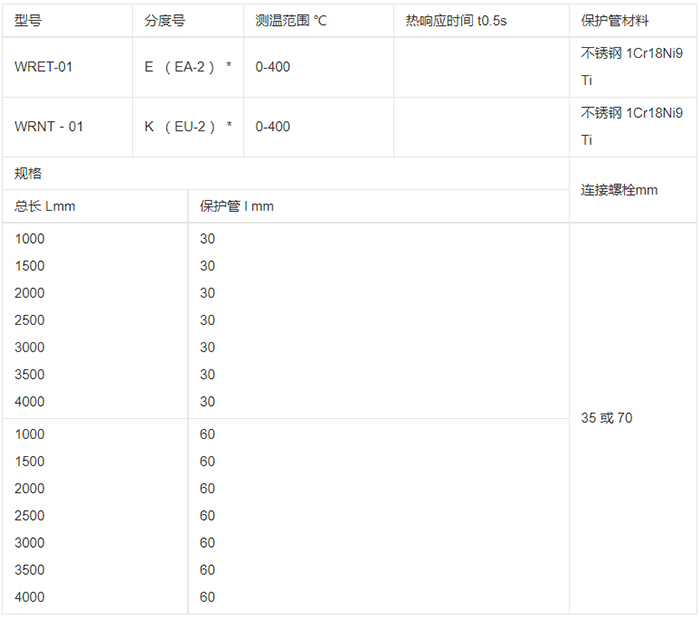

壓簧式熱電偶型號規(guī)格
