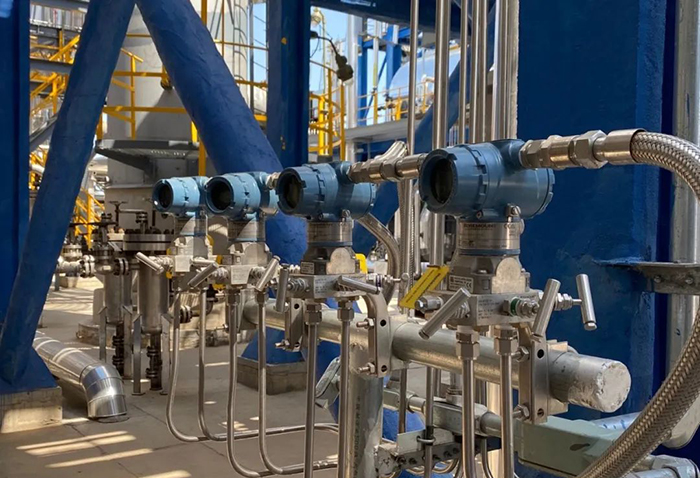

要做到準確測量液位，除對差壓變送器進行正確選擇和校驗外，還必須注意整個系統的安裝要符合要求。差壓變送器主要的安裝要求有取壓口的開口位置、連接導管的合理鋪設和變送器的安裝位置等。

1、取壓口的開口位置

取壓口應處于流體流動平穩和無渦流的區域，在工藝上應能保證測得所要選取的工藝參數。比如用差壓變送器測量鍋爐汽包水位時，汽包實際水位在汽包軸向和徑向上的分布是不同的，一般在軸向，中間水位高，兩側水位低；沿徑向，下降管較密的一側較高。

2、變送器的安裝位置

測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中；測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中；測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。

變送器投入運行時，應盡量排空導壓管液柱內的氣泡，這些積存的氣體會影響測量的準確度。還可以考慮在導壓管的上部拐彎zui高處安置排氣裝置。

3、連接導管的合理鋪設

測量液位時，差壓變送器測量的差壓值相對較小，一般在幾個kPa到100kPa之間，因此整個測量系統對測量準確度有很大影響。所以這就要求在安裝導壓管時，導壓管的水平段應有一定的斜度，而且傾斜度盡可能大一點，避免在導壓管內部積存液體，致使測量不準，在變送器量程很小的情況下，會造成變送器輸出的波動。

以上就是差壓變送器安裝時的三個重要事項，由于許多時候變送器的顯示數值有時并不能反映被測介質的實際參數，因為測量系統本身會產生誤差。因此嚴格根據安裝要求來安裝差壓變送器就變得很重要了。
