當前位置:*頁>>產品展示>>變送器系列>>液位變送器>>浮球式液位變送器

浮球式液位變送器

浮球式液位變送器

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UQZ
  • 測量范圍:0-6000mm
  • 精度等級:±10mm
  • 公稱通徑:DN50-DN150
  • 適用介質:地下槽、池、水箱
  • 工作壓力:1.6、2.5MPa
  • 工作溫度:10℃~+80℃
  • 供電方式:24VDC
  • 訂貨號:XUV639700FKB

浮球式液位變送器概述

浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化,沿導管而上下浮動,浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,再由變送器將變化后的電阻(或電壓)信號轉換成4~20mA的電流信號輸出。并可在顯示儀上設定上、下限報警,實現對液位的位式控制。

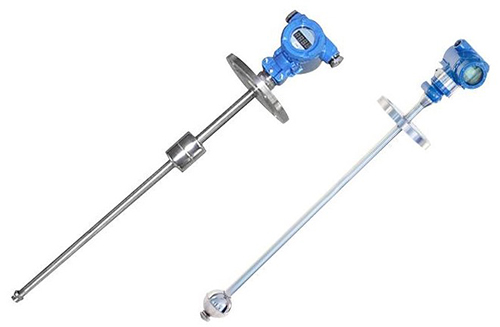

浮球式液位變送器產品圖


浮球式液位變送器結構原理

由液位傳感器和智能HART板(電流轉換器)兩部分組成,浮球與液位同步變化,控制干簧管吸合斷開,從而使傳感器內電阻成線性變化,再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

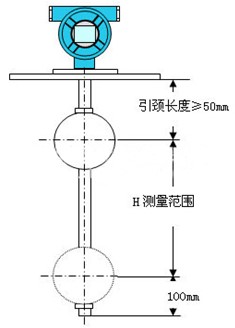

浮球式液位變送器結構原理圖


浮球式液位變送器特點

1、智能電子部件由一塊主機板和一塊液晶屏組成;

2、可就地按鍵調整*程和零點;

3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號,適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改;

4、在采用HART協議的分散控制系統中同主機進行雙向通訊;

5、帶有EEPROM,不因斷電丟失數據。

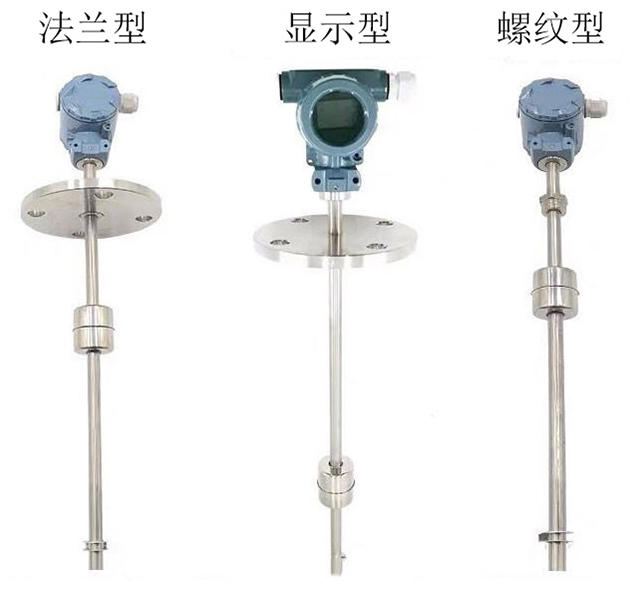

浮球式液位變送器產品分類圖


浮球式液位變送器參數

測量范圍:0~3500mm

供電電壓:12~36V  DC

輸出信號:兩線制4~20mA.DC疊加數字信號,由 用戶選擇開方或線性輸出;

負載電阻:250Ω

測量精度:±10mm

環境溫度:-40~80℃

工作溫度:-20~120℃

公稱壓力:≤1.6MPa

法蘭標準:

A:JB/T82.1-94(平面法蘭)   DN100   PN1.6 球Φ90

B:JB/T82.1-94(平面法蘭)   DN80  PN0.6 球Φ76

介質密度:≥0.65g/cm-3

介質粘度:≤0.015PaS

接液材質:不銹鋼

防護等級:IP65


浮球式液位變送器分以下四種安裝方式

A:頂置安裝    B:側側安裝   C:側底安裝  D:支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

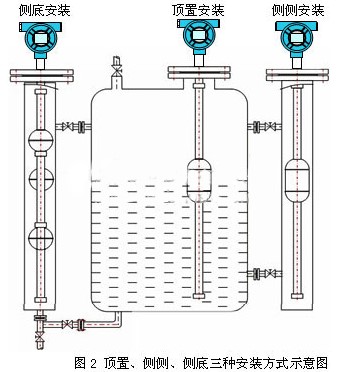

浮球式液位變送器安裝方式圖

對于敞口或非金屬容器,可以采用支架安裝方式。具體形式見圖

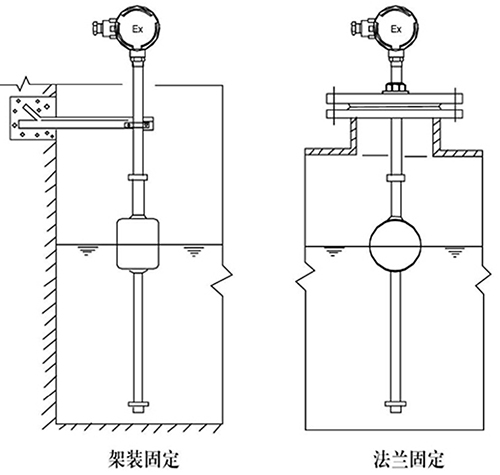

浮球式液位變送器支架安裝方式圖


浮球式液位變送器接線方式

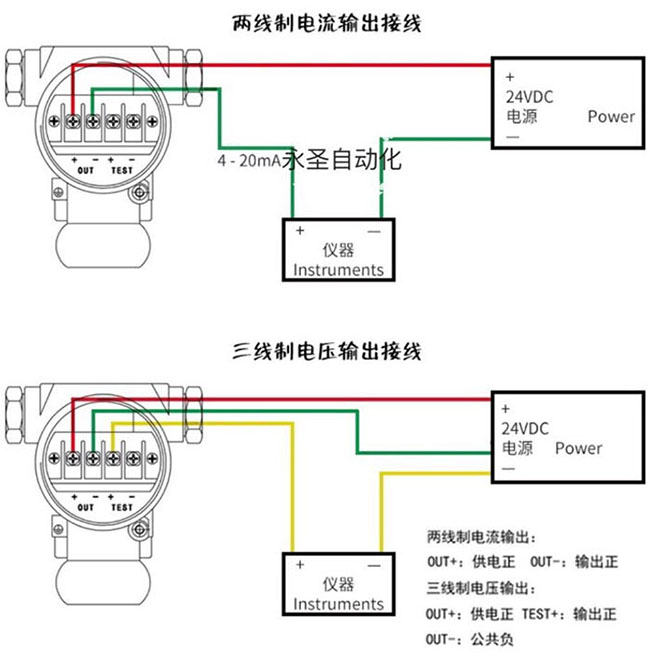

浮球式液位變送器接線圖


浮球式液位變送器安裝、使用與維護

1、液位變送器的安裝位置,應正確選擇在液體波動小,避開或遠離液體介質進、出口處,減小介質流體對液位變送器部分的沖擊而產生的影響。

2、液位變送器的量程范圍超過3米,需管底定位。

3、液位變送器架裝固定時,所用角鐵支架與安裝零件均應做防腐處理。

4、液位變送器架裝固定時,用戶可根據實際情況用根角鐵支架或用,上、下二根角鐵支架固定。

5、擋圈必須安裝牢固,以免測量失靈或磁性浮子脫落。

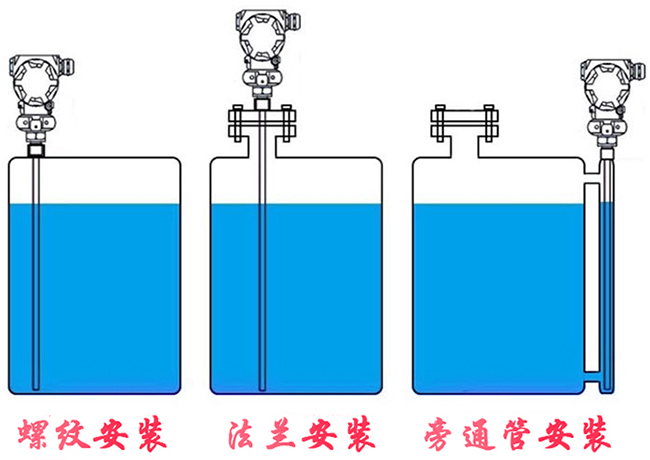

浮球式液位變送器安裝示意圖


訂貨須知

訂購UQZ磁性浮球液位計時請?zhí)峁┫铝袛?shù)據

型號規格

測量范圍

被測介質密度

工作溫度

工作壓力
